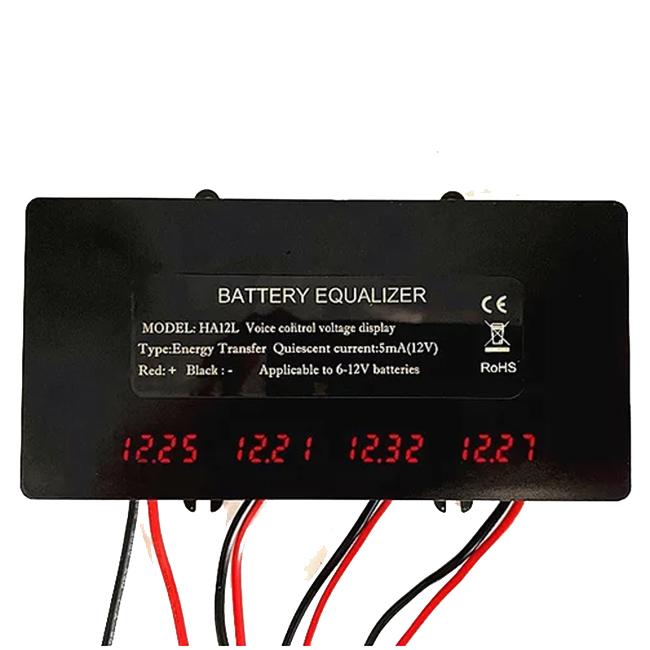

Egalizator baterii 48V pentru panouri fotovoltaice, afisaj LCD, 4 x baterii

Egalizator baterii 48V pentru panouri fotovoltaice, afisaj LCD, 4 x baterii

Egalizator baterii 48V pentru panouri fotovoltaice, afisaj LCD, 4 x baterii

Date tehnice
– Este un aparat care se conecteaza la bateriile care urmeaza sa fie incarcate (de la controler solar sau eolian, charger retea, etc.) pentru a realiza o incarcare corecta a bateriilor. Bateriile mai incarcate vor primi curenti mai mici iar cele mai descarcate vor primi curenti mai mari.
Astfel se evita situatia in care in lipsa acestuia, unele baterii se supraincarca si fierb, iar altele aflate pe acelasi lant de incarcare raman insuficient incarcate. Situatia trebuie evitata deoarece distruge ambele categorii de baterii;
– consum propriu = 20mA
– diferenta minima de tensiune intre 2 baterii (la care intra in functiune egalizatorul) = 10 mV;
– plaja de reglaj a curentului de egalizare = (0 – 10)A
– tipuri de baterii care pot fi utilizate pentru egalizarea incarcarii:
4 baterii x 2,4V (daca se folosesc elementi de baterie)
4 baterii x 3,6V;
4 baterii x 6,0V;
4 baterii x 9,0V;
4 baterii x 12V (48V pentru baterii standard de 12V).

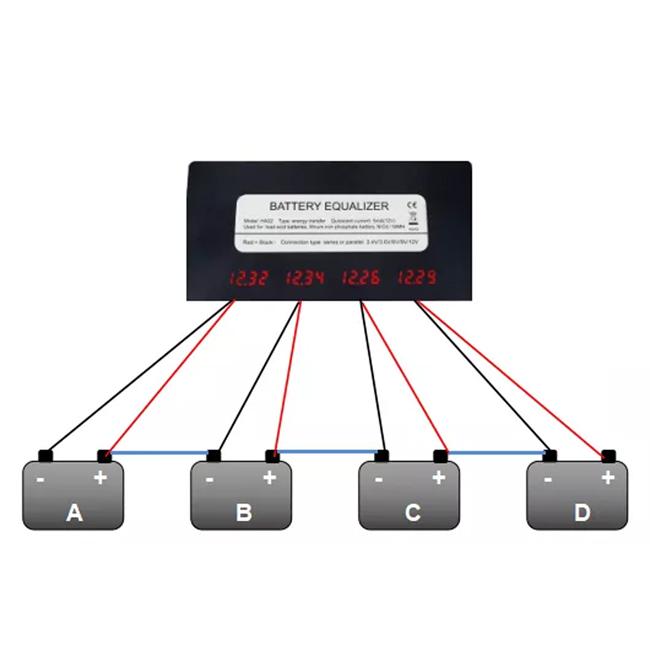

– schema legaturilor electrice este foarte simpla; Fiecare baterie se leaga la o pereche de fire, astfel: “+” la firul rosu, “-” la firul negru;
– prelungeste cu mult durata de viata a bateriilor. In cazul bateriilor de tip Gel sau AGM, acest amanunt este foarte important deoarece sunt baterii foarte scumpe.
Montaj:
Fiecare pereche de conductori se leaga la cate o baterie, astfel:
– rosu la “+”
– negru la “-”

In ceea ce priveste comutatorul vocal al afisajului LCD pentru a economisi mai bine consumul de energie, afisajul LCD se stinge dupa 2 minute.
